MAGNETIC FIELD LINES
하이파이 자력선 실험

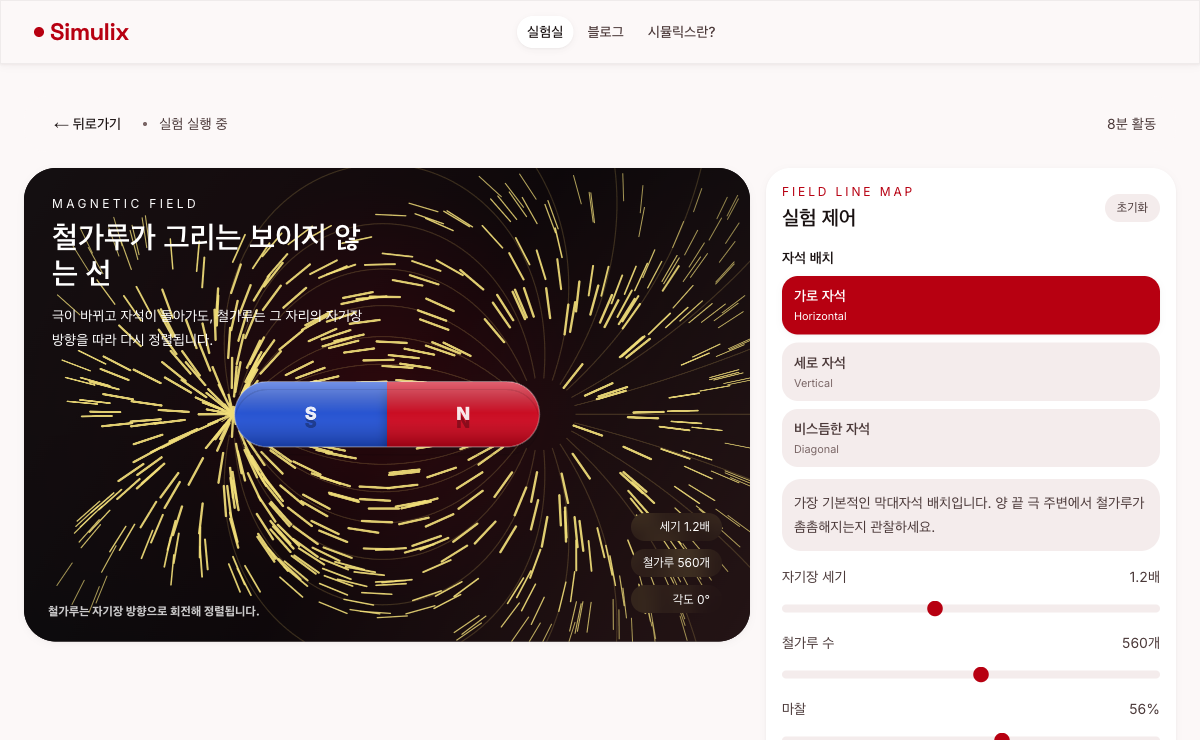

어떻게 작동하나요?
자석의 양 끝(북극·남극)을 하나의 막대자석으로 보고, 각 철가루 입자를 작은 막대자석처럼 모델링합니다. 컴퓨터 안에서는 자석에서 만들어지는 자기장 벡터를 계산한 뒤, 철가루가 그 방향으로 몸을 돌려 정렬되도록 매 프레임마다 회전·이동을 업데이트합니다. 마찰(Friction) 값을 크게 하면 철가루가 제자리에서 빠르게 정렬되고, 마찰이 작으면 자석 쪽으로 천천히 끌려오며 동적인 자기력선 형성이 강조됩니다.
비유로 이해하기
- 고속도로와 차들: 자기력선은 고속도로, 철가루는 차라고 생각하면 됩니다. 차선(자기력선)이 정해져 있기 때문에 자동차가 그 방향으로 줄지어 달리듯, 철가루도 선 모양으로 배열됩니다.
- 빗질한 머리카락: 엉킨 머리카락도 빗을 통과시키면 한 방향으로 고르게 정렬됩니다. 이 실험의 자석은 보이지 않는 빗 역할을 하며, 철가루를 곡선 패턴으로 가지런히 정렬합니다.
- 나비 vs 고슴도치: 위에서 보면 날개를 펼친 나비처럼 활 모양 패턴이, 옆에서 보면 가시가 솟아난 고슴도치처럼 보이는 이유를 카메라 시점을 바꿔가며 동시에 파악할 수 있습니다.
실험 팁
- 철가루 개수를 줄이면 교과서 사진처럼 자기력선이 또렷하게 보이고, 늘리면 안개처럼 부드러운 분포를 볼 수 있습니다.
- 자석 높이를 올리면 실제로 자석을 판 위에서 들어 올린 것처럼, 자기력이 약해지면서 선이 흐려지고 퍼져 나갑니다.
- 프리셋을 바꿔 나비 패턴·고슴도치 패턴·끌려오기 모드를 번갈아 켜 보며, 같은 자석이라도 관찰 각도와 마찰 조건에 따라 전혀 다른 모습으로 보인다는 점을 비교해 보세요.
실험 원리와 공식
학교에서 배우는 자기력선은 보통 철가루 사진 한 장과 짧은 설명으로 끝나지만, 실제로는 전류와 자기장, 거리의 관계를 다루는 전자기학의 한 부분입니다. 이상적인 직선 전류 주변의 자기장 세기는 대략 B = μ₀ I / (2πr)로, 솔레노이드는 B = μ₀ n I로 표현되어 전류 I, 권선 수 n, 거리 r에 따라 크기가 달라집니다. 이 시뮬레이션에서는 자석 양 끝의 극을 점자석으로 단순화해, 철가루 위치와 극 사이 거리 r에 따라 1 / r²에 가까운 비율로 힘이 줄어들도록 모델링했습니다. 각 입자는 자석 극을 향해 끌려가려는 힘과 마찰(friction) 효과를 동시에 받으면서, 결과적으로 자기력선 방향으로 정렬되어 우리가 익숙한 곡선 패턴을 만들어 냅니다.
역사적 배경과 학습 포인트
19세기 초 오르스테드는 전류가 흐르는 도선 근처의 나침반이 회전하는 현상을 발견하며 전류와 자기장의 관계를 처음으로 밝혔고, 패러데이는 철가루와 나침반 바늘을 이용해 전기·자기 현상을 선(field lines)의 패턴으로 시각화했습니다. 이후 맥스웰은 이 아이디어를 수식으로 정리하여 전자기파 이론과 현대 전기·전자공학의 기초를 세웠습니다. 하이파이 자력선 실험은 이러한 역사적 실험을 디지털 환경으로 옮겨, 자석 높이·각도·마찰 조건을 바꾸어 가며 나비 패턴과 고슴도치 패턴처럼 관찰 방향에 따라 전혀 다른 모양의 자기장 분포를 체험하게 해 줍니다. 이를 통해 정지된 교과서 사진을 넘어, 시간에 따라 변화하는 입자 운동과 자기장 구조를 동적으로 이해할 수 있습니다.
